Lexus ES: Parts Location
PARTS LOCATION

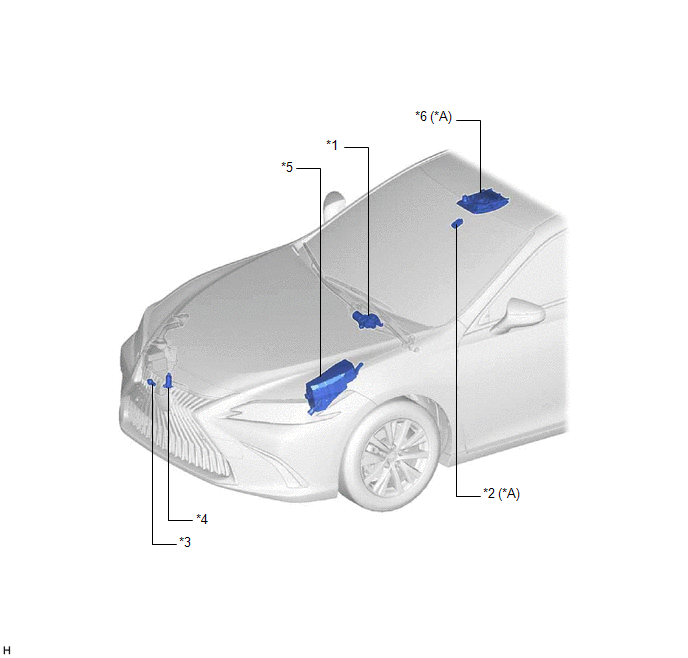

ILLUSTRATION
| *A | w/ Auto Wiper System | - | - |
| *1 | WINDSHIELD WIPER MOTOR ASSEMBLY | *2 | RAIN SENSOR |
| *3 | LEVEL WARNING SWITCH ASSEMBLY | *4 | WINDSHIELD WASHER MOTOR AND PUMP ASSEMBLY |
| *5 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - WIPER FUSE - WIPER RELAY - WASHER RELAY | *6 | MAP LIGHT SUB-ASSEMBLY |

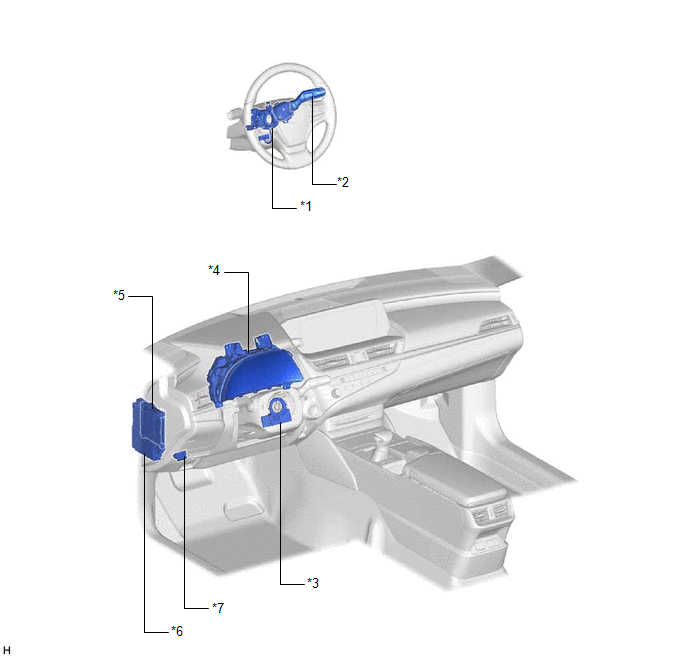

ILLUSTRATION
| *1 | STEERING WHEEL SWITCH HOUSING | *2 | WINDSHIELD WIPER SWITCH ASSEMBLY |
| *3 | STEERING SENSOR | *4 | COMBINATION METER ASSEMBLY |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - WASHER FUSE - ECU-IG1 NO. 3 FUSE |
| *7 | DLC3 | - | - |
