Lexus ES: Components

COMPONENTS

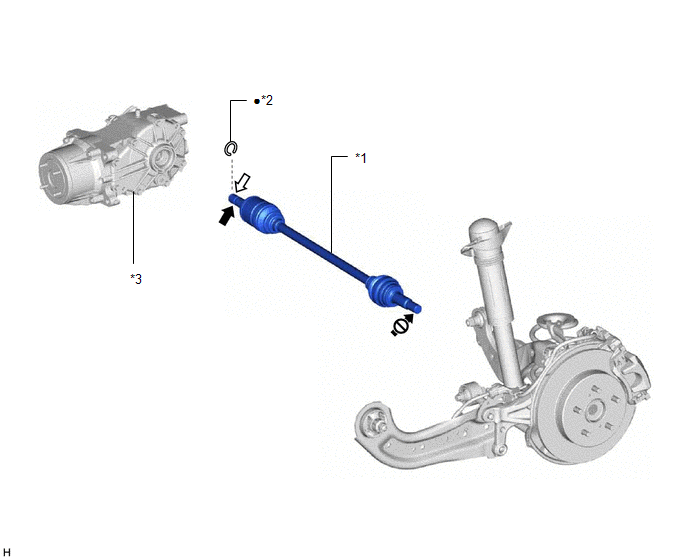

ILLUSTRATION

*1

REAR DRIVE SHAFT ASSEMBLY LH

*2

REAR DRIVE SHAFT INBOARD JOINT SHAFT SNAP RING LH

*3

REAR DIFFERENTIAL CARRIER ASSEMBLY

-

-

Toyota Genuine Differential Gear Oil LT 75W-85 API GL-5

MP grease

Do not apply lubricants to the threaded parts

Non-reusable part

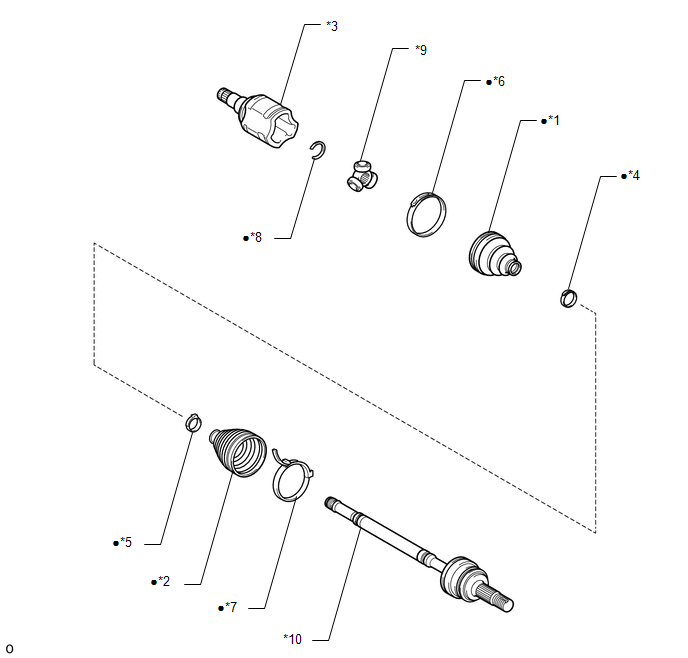

ILLUSTRATION

*1

INBOARD JOINT BOOT

*2

OUTBOARD JOINT BOOT

*3

REAR DRIVE SHAFT INBOARD JOINT ASSEMBLY LH

*4

REAR DRIVE SHAFT INBOARD JOINT BOOT CLAMP LH

*5

REAR DRIVE SHAFT OUTBOARD JOINT BOOT CLAMP LH

*6

REAR NO. 2 DRIVE SHAFT INBOARD JOINT BOOT CLAMP LH

*7

REAR NO. 2 DRIVE SHAFT OUTBOARD JOINT BOOT CLAMP LH

*8

REAR DRIVE SHAFT SNAP RING LH

*9

TRIPOD JOINT

*10

REAR DRIVE OUTBOARD JOINT SHAFT ASSEMBLY LH

Non-reusable part

-

-
